PIANO  PER  DUE RETTE PARALLELE

Home page





1.      Premessa

2.      Struttura dell'algoritmo grafico

3.      Sviluppo dell'algoritmo grafico

4.      Esercitazioni grafiche

4.1.    Esercizio n 1- Progressione dei passi

4.2..   Esercizio n2- Progressione dei passi



horizontal rule



1. PREMESSA



                Un piano rimane individuato, in modo univoco, mediante due rette distinte e parallele.

                A conclusione del procedimento di applicazione dellalgoritmo grafico necessario che si verifichi la seguente legge di appartenenza e/o relativa contenenza.



a (r // s)   reciprocamente    (r // s) a

               Assegnate, pertanto, due rette distinte e parallele collocate nello spazio del diedro, il problema si risolve sviluppando i passaggi sintetizzati nello schema sottostante del relativo algoritmo grafico.



Torna in alto

horizontal rule

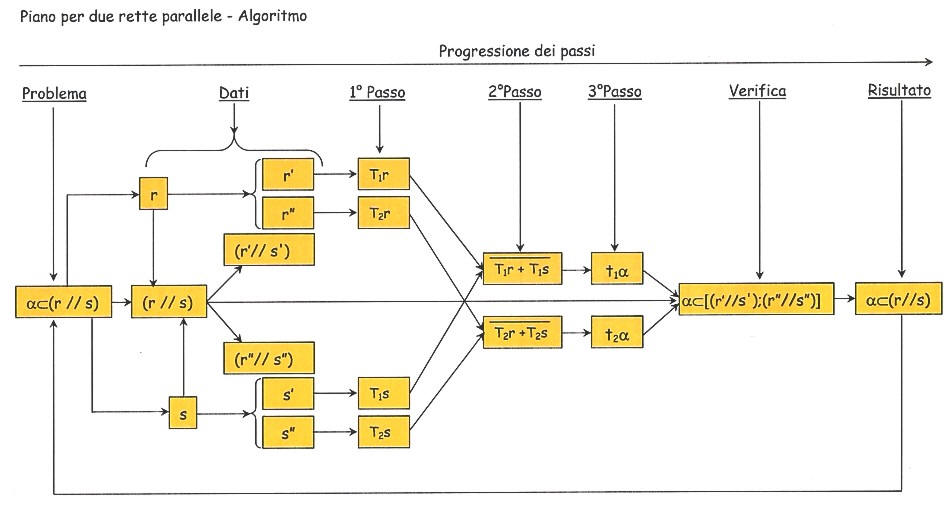

2. STRUTTURA DELL'ALGORITMO GRAFICO

Algoritmo grafico





Torna in alto

horizontal rule



3. SVILUPPO DELL'ALGORITMO GRAFICO



Progressione dei passi dell'algoritmo grafico - esempio

Dati Primo passo Secondo passo Terzo passo Verifica Risultato



Sviluppo dellalgoritmo

Operazioni grafiche relative

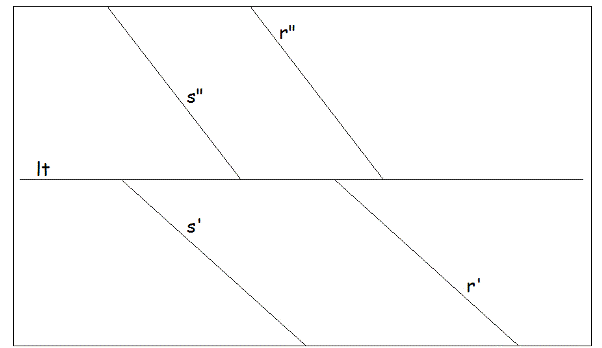

Dati

Torna in alto

Torna a esempio



Siano assegnate due rette r(r; r) ed s(s; s) parallele collocate nello spazio del primo diedro.

Perch siano parallele, per la relativa legge geometrico-descrittiva, tali devono essere le rispettive poroiezioni per cui sar:

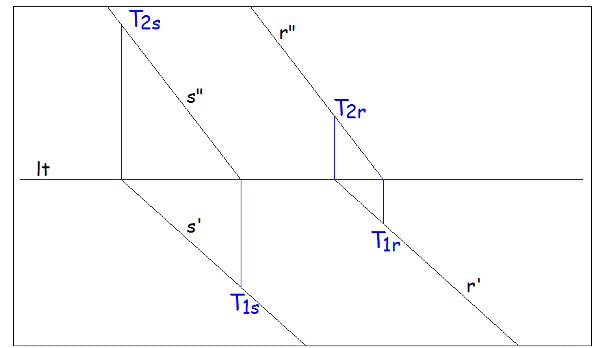

Primo passo

Torna in alto

Torna a esempio



Poich una retta pienamente definita, in forma descrittiva, quando si conoscono sia le proiezioni sia le tracce; come primo passo necessario ricercare le tracce delle rette che, geometricamente, sono punti reali uniti ai piani di proiezione e appartenenti alle proiezioni stesse, per cui si avr:

  La determinazione delle tracce si ottiene eseguendo la proiezione dei piedi delle stesse. (Si ricorda che per piede della traccia sintende lintersezione di una proiezione con la linea di terra).

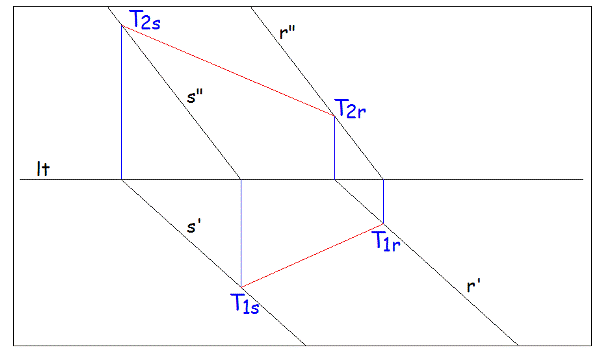

Secondo passo

Torna in alto

Torna a esempio



Si ricorda, anzitutto, che le tracce di un piano sono rette; inoltre per definire una retta necessario conoscere due punti.

Nel nostro caso collegando (sommando) le due tracce prime si ottiene la traccia prima del piano a su p1 e collegando (sommando) le due tracce seconde si ottiene la seconda traccia del piano a su p2 come sintetizzato di seguito:

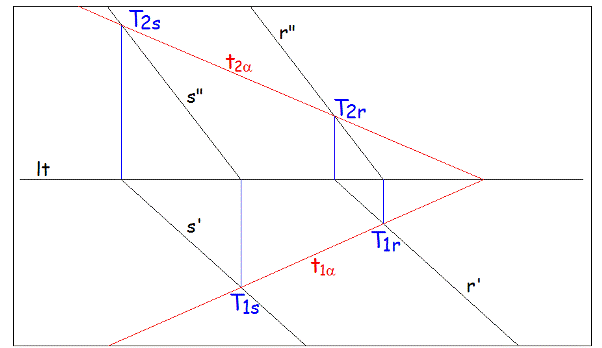

Passo terzo

Torna in alto

Torna a esempio



Le tracce del piano (t1a) e (t2a) sono rette reali ottenute come:



Estendendo i segmenti di cui al passo precedente si determinano le due tracce  (t1a) e (t2a) del piano passante per le due rette assegnate:



La verifica che le rette definiscano un piano si ha se le tracce intersecano la lt nel medesimo punto (punto unito alla lt).

In alternativa le tracce devono essere parallele alla lt, significando che lintersezione avviene in un punto improprio.



Verifica

Torna in alto

Torna a esempio



Definite le due tracce rappresentative del piano e controllato che sintersecano sulla lt nel medesimo punto, necessario effettuare la verifica mediante la legge della contenenza tra piano e retta espressa descrittivamente come segue:



mentre verbalmente si dice che: un piano contiene una retta se, e solo se le tracce del piano contengono le rispettive omonime tracce della retta; come verificato.



Risultato

Torna in alto

Torna a esempio



Eseguita la verifica con esito positivo si possono assumere le tracce del piano come gli elementi geometrici rappresentativi del piano passante per le due rette parallele assegnate r ed s in quanto accade che:







Torna in alto



horizontal rule



 ESERCITAZIONI  GRAFICHE

Seguono due applicazioni grafiche con diverse tipologie di rette collocate in differenti diedri ed assegnate mediante le proiezioni.

Esercizio n 1 - Progressione dei passi dell'algoritmo grafico
Dati1 Passo primo1 Passo secondo Passo terzo1 Verifiche Risultato1



Esercizio n 1 - Piano per due rette generiche parallele collocate nel primo diedro

Esercizio 1 - Dati

Torna in alto

Torna a esercizio 1

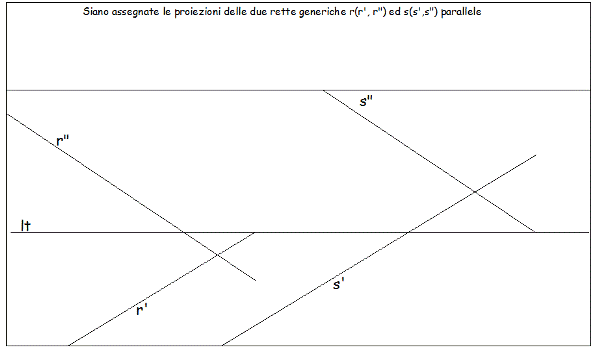

Siano assegnate le proiezioni di due rette generiche r(r; r)  ed  s(s; s) collocate nel primo diedro e parallele tra loro.

Si ricorda che la condizione di parallelismo tra rette sussiste se tali sono le rispettive proiezioni.



Esercizio 1 - Passaggio1

Torna in alto

Torna a esercizio 1

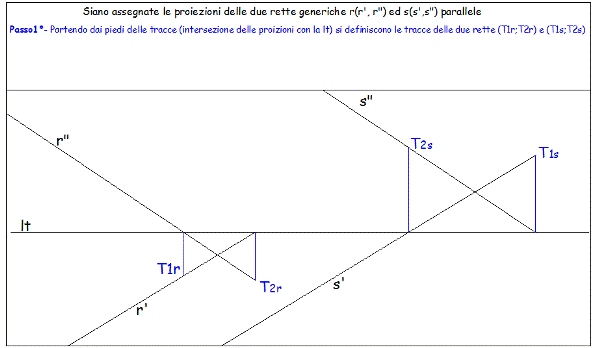

Individuati i piedi delle tracce (intersezioni delle proiezioni con la lt) si determinano le tracce delle rette come punti reali uniti ai piani di proiezione e appartenenti alle rispettive proiezioni:

(T1rr'), (T2rr)

(T1ss'), (T2ss)

Esercizio 1 - Passaggio 2

Torna in alto

Torna a esercizio 1

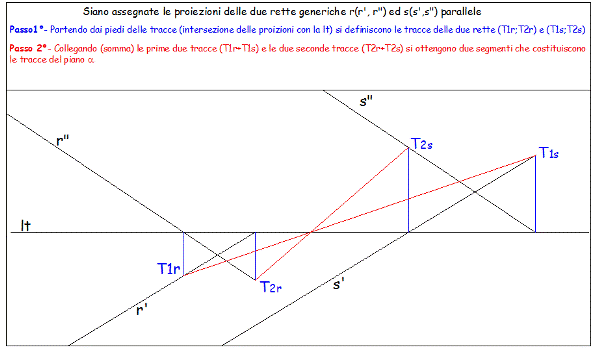

Definite le tracce delle due rette, collegendo (T1r +T1s) si ottiene il segmento di retta relativo alla traccia del piano a su p1, collegando (T2r +T2s) si ottiene il segmento di retta relativo alla traccia del piano a su p2.  In questo modo si determinano le direzioni delle due tracce del piano che, per essere tali, devono intersecare la lt nel medesimo punto (punto reale unito alla lt).



Esercizio 1 - Passaggio 3

Torna in alto

Torna a esercizio 1

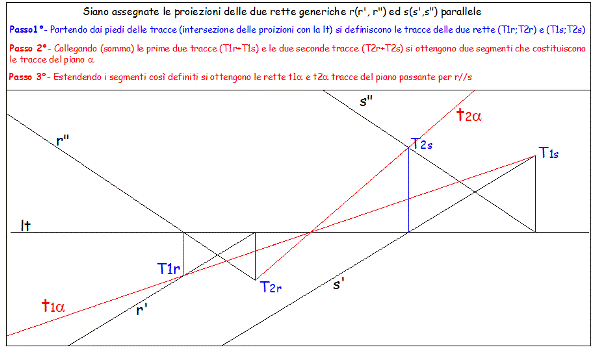

Estendendo i due segmenti di retta, di cui al passaggio 2, si determinano le rette (t1a) e (t2a) come tracce del piano a assegnato mediante due rette parallele (r // s).

Che le due rette sono tracce del piano confermato dalla intersezione di queste con la lt nel medesimo punto.

 Il controllo si conclude con la verifica di appartenenza delle rette al piano

 (r // s) a.



Esercizio 1 - Verifiche

Torna in alto

Torna a esercizio 1



La verifica grafica, eseguita mediante la condizione di appartenenza, risulta essere congruente sia con il problema geometrico (piano per due rette parallele), sia con laspetto descrittivo (ricerca del tipo di piano), sia con laspetto rappresentativo (determinazione delle tracce del piano).

Le due rette assegnate r ed s, infatti, appartengono al piano perch le rispettive tracce (due tracce prime e due tracce seconde) appartengono alle omonime tracce del piano (traccia prima di a e traccia seconda di a).

Inoltre le due rette (r, s)  sono parallele perch le proiezioni della retta r (r,r) sono parallele alle rispettive omonime proiezioni della retta s(s,s).

Quindi resta completamente verificata la condizione:



Esercizio 1 - Risultato

Torna in alto

Torna a esercizio 1



Dallo studio delle tracce del piano possiamo risalire, poi, alla tipologia descrittiva del piano che si caratterizza come piano generico nel primo diedro avente le seguenti caratteristiche geometrico-descrittive.





Torna in alto


horizontal rule





Esercizio n 2 - Progressione dei passi
Dati2 Primo passo2 Secondo passo2 Terzo passo2 Verifica2 Risultato2

Esercizio n 2 - Piano per due rette frontali nel primo diedro

Esercizio 2 - Dati

Torna in alto

Torna a esercizio 2

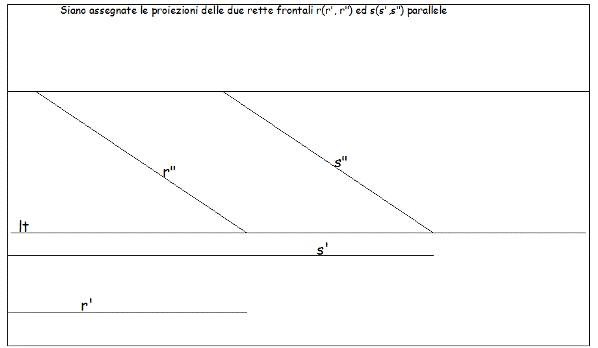

Siano assegnati i seguenti elementi geometrici tutti collocati nello spazio del primo diedro.



Retta frontale r (r;r)

Retta frontale s (s;s)



Si ricorda che una retta si definisce frontale quando parallela al piano p2 e obliqua al piano p1.

La formalizzazione geometrico-descrittiva della retta frontale assume il seguente aspetto:

(rp1//p2) // (sp1//p2)

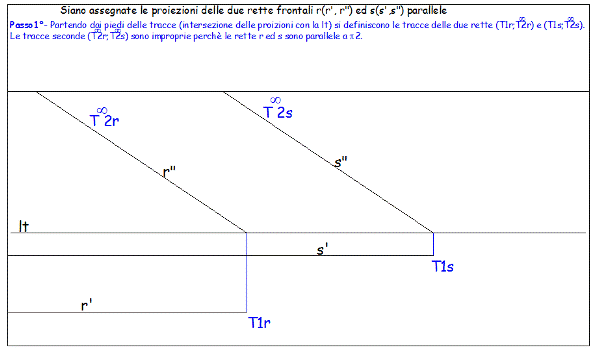

Esercizio 2 Passaggio 1

Torna in alto

Torna a esercizio 2

Individuati i piedi delle tracce (intersezioni delle proiezioni con la lt)  si determinano le tracce delle rette come punti reali uniti ai piani di proiezione e appartenenti alle rispettive proiezioni delle  due rette

 (T1rr'), (T 2rr)

(T1ss'), (T 2ss)

 Da notare che essendo le rette r ed s  parallele a p+2 le traccie seconde diventano punti impropri indicati come (T 2r) e (T 2s) .



Mi preme ricordare - a tal proposito -  che al concetto di punto improprio deve essere sempre associato il concetto di parallelismo tra rette.

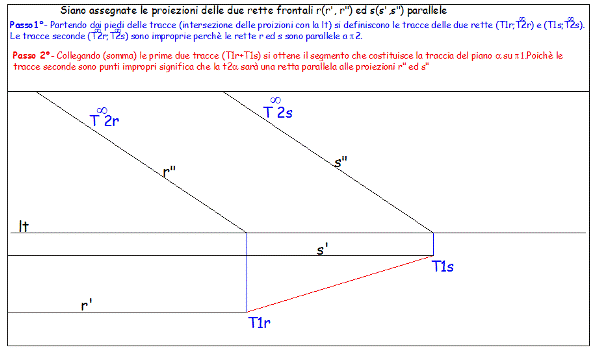

Esercizio 2- Passaggio 2

Torna in alto

Torna a esercizio 2

Definite le tracce delle due rette, collegando (T1r +T1s) si ottiene il segmento di retta relativo alla traccia del piano a su p1.

Poich le tracce seconde delle rette sono improprie la traccia seconda del piano sar una retta, parallela alle proiezioni di queste, applicata nel punto in cui la t1a interseca la lt.



 In questo modo si fissano le due tracce del piano.

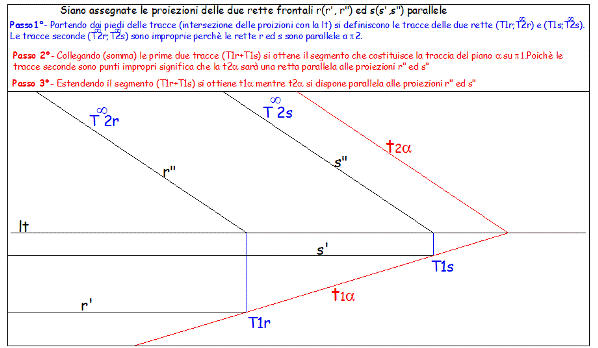

Esercizio 2 Passaggio 3

Torna in alto

Torna a esercizio 2



Estendendo il segmento, di cui al passaggio 2, su p1 si determina la retta (t1a)  mentre (t2a) si ottiene mediante una retta parallela alle seconde proiezioni  r ed s applicata nel punto unito sulla lt in cui la  t1a interseca la lt.

Essendo entrambe le tracce seconde punti impropri, il punto di applicazione della (t2a) -che deve essere un punto reale- va ricercato sulla lt dove questa si interseca con la (t1a).



Il controllo si conclude con la verifica di appartenenza delle rette al piano definito

(r // s) a

Esercizio 2 - Verifica

Torna in alto

Torna a esercizio 2



La verifica grafica, eseguita mediante la condizione di appartenenza, risulta essere congruente sia con il problema geometrico (piano per due rette parallele), sia con laspetto descrittivo (ricerca del tipo di piano), sia con laspetto rappresentativo (determinazione delle tracce del piano).

Le due rette assegnate r ed s, infatti, appartengono al piano perch le rispettive tracce (due tracce

 prime e due tracce seconde) appartengono alle omonime tracce del piano (traccia prima di a e traccia seconda di a).

Inoltre le due rette (r, s)  sono parallele perch le proiezioni della retta r (r,r) sono parallele alle rispettive omonime proiezioni della retta s(s,s).

Quindi resta completamente verificata la condizione:





Esercizio 2 - Risultato

Torna in alto

Torna a esercizio 2



Dallo studio delle tracce del piano possiamo risalire, poi, alla tipologia descrittiva del piano che si caratterizza come piano generico nel primo diedro avente le seguenti caratteristiche geometrico-descrittive





Torna in alto
